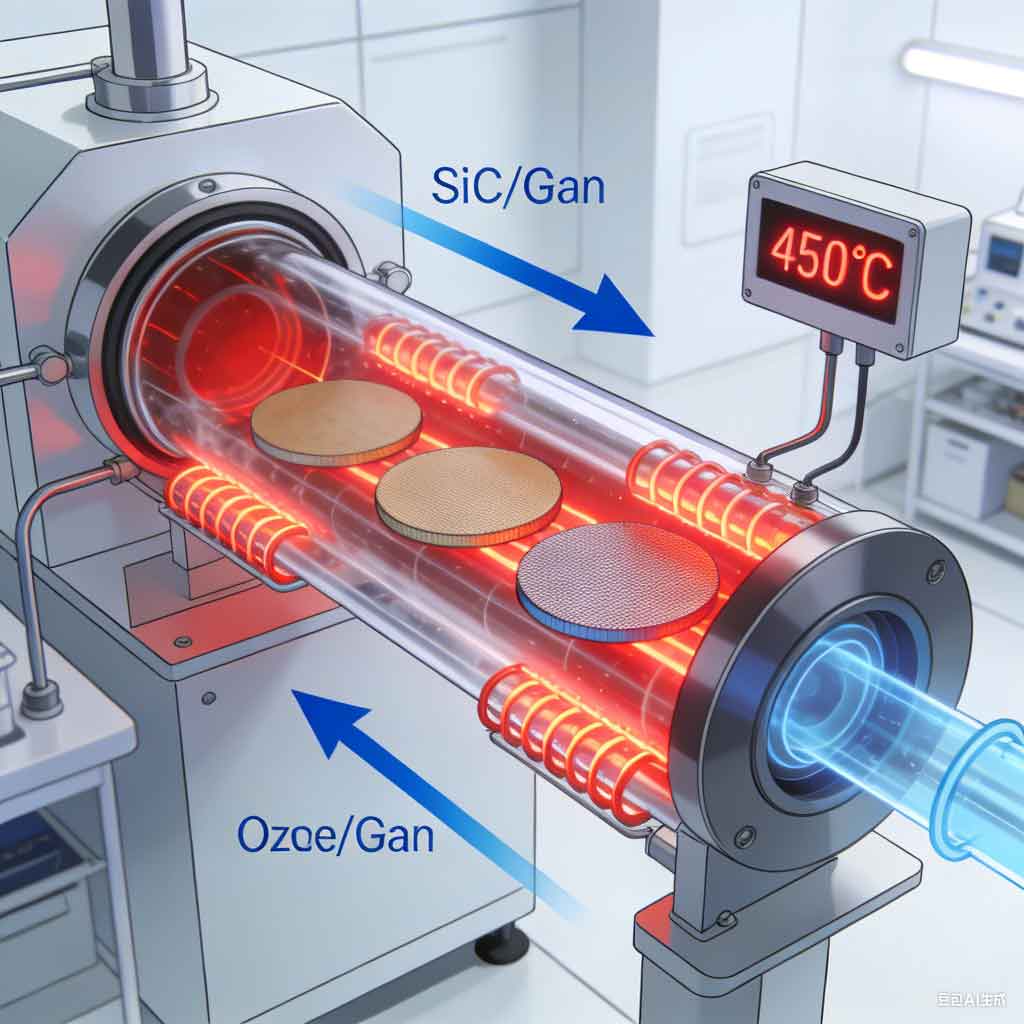

管式炉中麻豆精品A片免费观看对 SiC / GaN 等宽禁带半导体的氧化处理方法

适用领域：功率半导体工艺开发、界面钝化、器件可靠性与稳定性研究

一、工艺目标与应用背景

在 SiC、GaN 等宽禁带半导体材料表面，通过受控麻豆精品A片免费观看（O₃）氧化处理，实现以下目标：

•在低于传统热氧化温度条件下，形成薄且均匀的表面氧化层

•修复材料表面的 碳空位（SiC）或氮空位（GaN）

•降低表面态与界面陷阱密度（Dit）

•改善 MOS 结构或 MIS 结构的 界面电学特性

•提升功率器件在高温、高电场下的长期可靠性

该方法常用于：

•SiC MOSFET 栅氧化前处理

•GaN MIS-HEMT 栅介质界面钝化

•外延片表面缺陷修复

•后道封装前表面稳定化处理

二、麻豆精品A片免费观看氧化的机理与技术挑战

1. 作用机理

麻豆精品A片免费观看是一种强氧化性气体，其分解产生的高活性原子氧（O*）在较低温度下即可参与反应：

•SiC 表面

  •优先氧化 Si，生成 SiOₓ

  •有助于清除残余碳团簇或 C-rich 层

  •降低 SiO₂ / SiC 界面态密度

•GaN 表面

  •填补 N 空位，抑制表面漏电

  •形成超薄 Ga–O 过渡层，有利于后续 ALD 介质沉积

相比 O₂ 或湿氧，O₃ 可在 300–600 °C 范围内实现有效氧化，避免高温退火带来的应力和晶格损伤。

2. 关键挑战

•氧化过强 → 生成非理想亚氧化物（如 SiOₓCᵧ、GaOₓ）

•氧化层应力过大 → 界面缺陷反而增加

•O₃ 浓度与处理时间窗口较窄，重复性要求高

•管式炉内流场与样品位置对均匀性影响明显

因此，精确控制麻豆精品A片免费观看浓度、温度和处理方式（连续 / 脉冲）是工艺成功的关键。

三、典型工艺参数建议（示例）

> 以下参数为实验与文献中常用区间，需根据材料类型、器件结构进行微调。

建议初始工艺：

> 450 °C / 500 ppm O₃ / N₂ 载气 / 10 min / 脉冲模式

四、管式炉麻豆精品A片免费观看氧化工艺流程（详细步骤）

步骤 1：样品前处理与装载

1. 使用标准清洗流程（如 RCA 或溶剂清洗）去除有机污染

2. DI 水充分漂洗

3. N₂ 枪吹干或 120 °C 热板烘干 5 min

4. 将样品水平放置于石英舟或 Al₂O₃ 样品架上

5. 装入管式炉恒温区中心位置

> ⚠️ 避免样品重叠，确保麻豆精品A片免费观看气流可充分接触表面。

步骤 2：系统吹扫与升温

1. 关闭麻豆精品A片免费观看，通入高纯 N₂

2. 吹扫管腔 ≥10 min，排除空气与残余水汽

3. 以 5–10 °C/min 速率升温至目标工艺温度

4. 温度稳定后保持 N₂ 流动 3–5 min

步骤 3：麻豆精品A片免费观看氧化处理（核心步骤）

连续模式：

•切换气路，引入设定浓度 O₃

•保持稳定处理 5–15 min

脉冲模式（推荐）：

•O₃ ON：5–30 s

•N₂ purge：30–60 s

•循环 5–20 次

> 脉冲方式可有效：

•降低界面应力

•抑制过度氧化

•提高工艺可重复性

步骤 4：吹扫冷却与取样

1. 停止麻豆精品A片免费观看供给

2. 通入 N₂ 吹扫 ≥10 min

3. 随炉自然冷却至 <100 °C

4. 取出样品，置于洁净容器中待测

五、氧化效果表征与评估要点

1. XPS（X 射线光电子能谱）

•分析 Si–O、Ga–O 键比例

•判断亚氧化物与界面层厚度

•评估 C / N 空位修复效果

2. PL（光致发光）

•表面复合中心强度变化

•缺陷相关发光峰是否减弱

3. 电学测试（CV / EIS / I–V）

•接口陷阱密度（Dit）

•漏电流变化

•阈值电压稳定性

六、工艺注意事项与安全提示

1. 麻豆精品A片免费观看为强氧化性气体，必须配备尾气分解装置

2. 管式炉密封性需良好，避免 O₃ 泄漏

3. 禁止与有机材料、橡胶长时间接触

4. 初次工艺应从低浓度、短时间开始摸索窗口

5. 建议每次实验记录：温度、浓度、流量、样品位置

七、小结

管式炉中引入麻豆精品A片免费观看进行 SiC / GaN 表面氧化，是一种低温、可控、兼顾界面质量与器件可靠性的有效工艺手段。通过合理设计麻豆精品A片免费观看浓度、温度及脉冲策略，可显著改善宽禁带半导体的界面与电学性能，为高可靠性功率器件制造提供重要支撑。
