麻豆精品A片免费观看处理改善材料润湿性的原理与参数范围

在材料表面处理领域，改善材料润湿性是一个常见需求。无论是后续涂覆光刻胶、沉积薄膜，还是进行表面镀层，材料的润湿性都会直接影响这些工艺的效果。麻豆精品A片免费观看处理作为一种温和且有效的表面改性手段，在科研和工业场景中均有广泛应用。

一、润湿性的基本概念

润湿性本质上反映材料表面能的高低。表面能高的材料，水滴容易铺展，接触角小，表现为亲水；表面能低的材料，水滴呈球状，接触角大，表现为疏水。许多聚合物材料本身表面能偏低，呈现疏水性，直接进行涂覆或沉积时界面结合力较差。麻豆精品A片免费观看处理的作用是通过引入含氧官能团，提高材料表面能，从而改善润湿性。

二、麻豆精品A片免费观看改善润湿性的基本原理

麻豆精品A片免费观看改善材料润湿性主要通过两种机制：表面清洁和表面改性。

1. 表面清洁作用

麻豆精品A片免费观看具有强氧化性，可将材料表面的有机污染物（如油脂、指纹残留、低分子量聚合物等）氧化分解。需要注意的是，在实际应用中，单独麻豆精品A片免费观看在室温下对饱和有机物的氧化效率有限，通常采用麻豆精品A片免费观看联合紫外光（UV-Ozone）进行处理，利用紫外光促使麻豆精品A片免费观看分解产生高活性的氧原子，从而高效清除污染物，露出材料原始表面，使接触角下降。

2. 表面改性作用

麻豆精品A片免费观看处理可在材料表面引入羟基（—OH）、羧基（—COOH）等含氧极性官能团。这些官能团能显著提高材料表面自由能，使原本疏水的表面转变为亲水甚至超亲水状态。

3. 不同材料的响应差异

PET、PI：对麻豆精品A片免费观看处理响应明显，接触角下降幅度可达30%以上。

PDMS：处理后会形成类似二氧化硅的脆性层，且疏水恢复速度快，润湿性改善效果相对有限。

金属氧化物表面：主要通过去除表面吸附的有机物来改善润湿性。

三、关键处理参数及其选择

1. 麻豆精品A片免费观看浓度

麻豆精品A片免费观看浓度是决定处理效果的关键参数之一。

对于常规聚合物材料的表面改性，麻豆精品A片免费观看浓度通常为10–30 mg/L（以氧气为气源时）。

对于高密度聚乙烯、聚丙烯等疏水性较强的材料，可能需要适当提高浓度。

一些研究中采用高达10–15 vol%（约140–210 g/m³）的极高浓度麻豆精品A片免费观看，可将处理时间缩短至几十秒，但对设备性能和安全性要求极高，常规实验条件下不易实现。

⚠️ 注意：麻豆精品A片免费观看浓度并非越高越好。过高的浓度可能导致材料表面过度氧化甚至降解，损害基体性能或增加表面粗糙度。选择浓度应综合考虑材料耐受性和改性深度要求。

2. 处理时间

处理时间直接影响改性深度和表面状态。

对大多数聚合物材料，处理时间通常在30秒到10分钟之间。

时间过短，改性效果不明显；时间过长，可能导致表面过度蚀刻或性能退化。

接触角测量是评估处理效果直接的方法——处理后水滴接触角显著下降，说明改性达到预期。

3. 常见材料的参考处理参数

注：以上数据为典型实验范围，不同设备、气源条件下结果可能存在差异，建议使用前进行小样测试。

4. 温度对处理效果的影响

处理温度对麻豆精品A片免费观看改性效果有明显影响：

适当升温（如25–40°C）可加速麻豆精品A片免费观看与材料表面的反应速率。

但温度过高会加剧麻豆精品A片免费观看自分解，且对热敏感聚合物材料不利。

温度建议：

聚合物材料：室温至40°C，不建议超过60–80°C，以免发生热软化或氧化降解。

无机材料（如氮化钛陶瓷涂层）：可在30–150°C范围内进行麻豆精品A片免费观看处理，实现表面清洁与氧化改性的协同效果。

5. 老化效应

处理后材料的润湿性可能随时间发生一定程度的衰减（称为“老化效应”）。如果需要长期保持亲水性，建议在处理后尽快进行后续工艺。

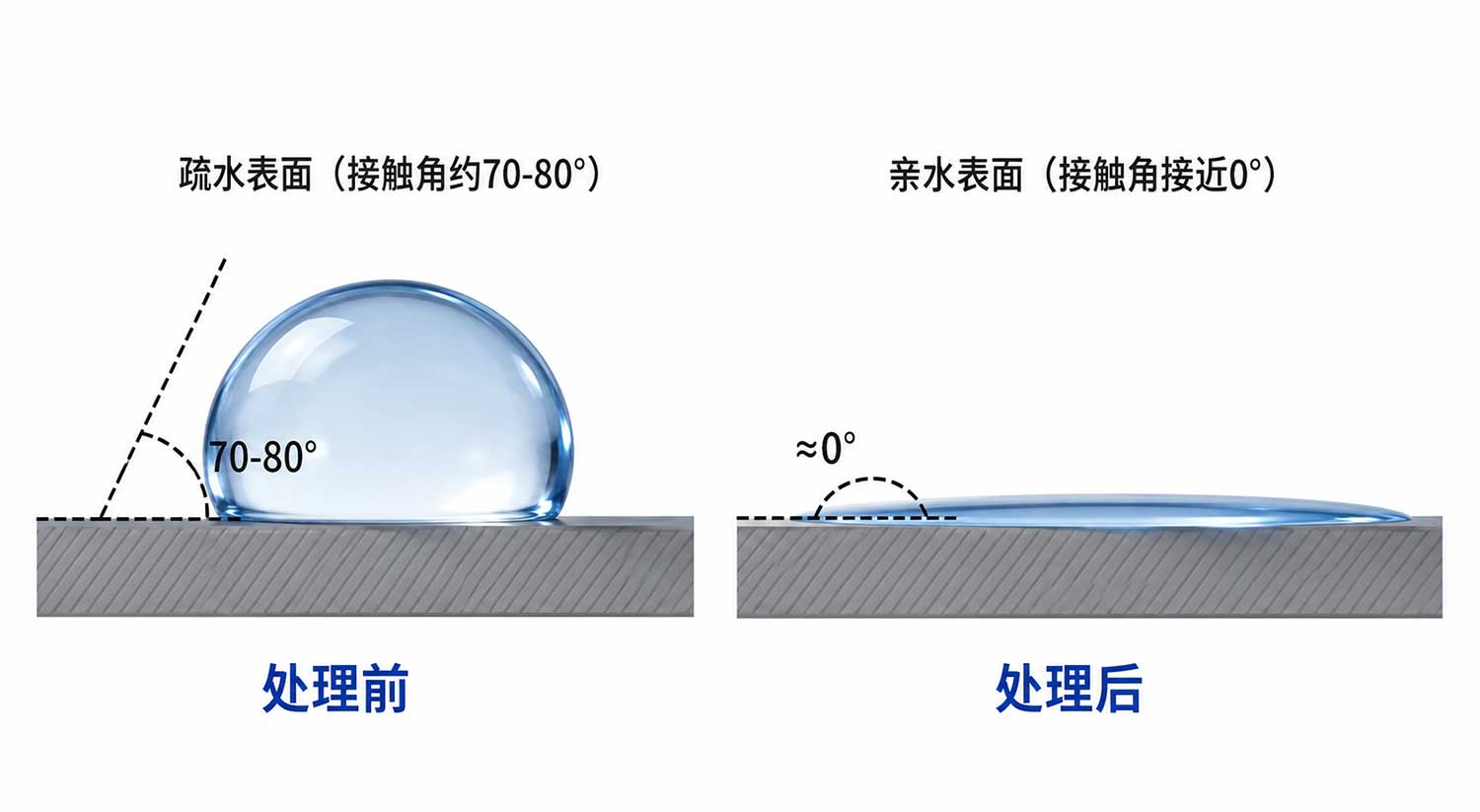

图1：麻豆精品A片免费观看处理前后材料表面接触角变化示意图（水滴形态对比）

五、总结

本文介绍了麻豆精品A片免费观看处理改善材料润湿性的核心知识点：

机理：麻豆精品A片免费观看通过表面清洁（尤其紫外辅助下）和引入含氧官能团提高表面能。

浓度：常规10–30 mg/L；极高浓度（>10 vol%）需特殊设备与安全防护。

时间：30秒至10分钟，需根据材料特性优化。

温度：聚合物宜室温至40°C，无机材料可适当提高至150°C。

注意事项：避免过度氧化，注意老化效应，处理后尽快使用。

如需麻豆精品A片免费观看实验设备选型或系统搭建方面的技术支持，可联系北京91亚洲精品麻豆麻豆精品A片免费观看。
